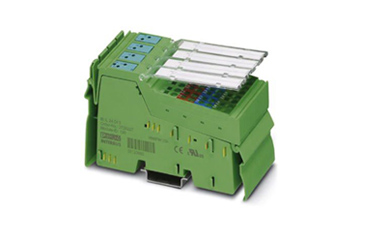

IB IL 24 DI 8-PAC 菲尼克斯Inline模块现货

IB IL 24 DI 8-PAC 菲尼克斯Inline模块现货

       phoenix菲尼克斯Inline模块IB IL 24 DI 8-PAC，弗熙堡从事自动化产品经销多年，一切从客户实际需求出发，备有大量现货，竭诚为您服务，您值得选择！021-51601058

好评系数：

立即询价 IB IL 24 DI 8-PAC 菲尼克斯Inline模块现货
菲尼克斯Inline模块IB IL 24 DI 8-PAC现货
IB IL 24 DI 8-PAC
产品特性
       ▷ Inline
       ▷ 数字量输入模块
       ▷ 数字输入: 8，24 V DC
       ▷ 连接系统: 4线
       ▷ 本地总线传输速率: 500 kBit/s
       ▷ 保护等级: IP20
       ▷ 包括Inline连接器和标记条

菲尼克斯Inline模块IB IL 24 DI 8-PAC介绍

       模块用于Inline站内部。
       用于采集数字信号。
       8个数字量输入
       2，3与4线制连接技术连接的传感器
       每个传感器上限允许的负载电流：250 mA
       模块上限允许负载电流：2 A

尺寸

尺寸图

宽度 48.8 mm
高度 119.8 mm
深度 71.5 mm
关于尺寸数据的注意事项 外壳尺寸

环境条件

环境温度（运行） -25 °C ... 55 °C
环境温度（存放/运输） -25 °C ... 85 °C
允许湿度（运行） 10 % ... 95 % (符合DIN EN 61131-2标准)
允许湿度（存放/运输） 10 % ... 95 % (符合DIN EN 61131-2标准)
空气压力（运行） 70 kPa ... 106 kPa (可达海拔3000 m)
空气压力（存放/运输） 70 kPa ... 106 kPa (可达海拔3000 m)
保护等级 IP20

概述

安装类型 DIN导轨
颜色 绿色
净重 118 g
关于重量规格的注意事项 不带插头
诊断信息 数字输出短路或过载 故障信息以诊断代码（总线）的形式通过电机上的LED显示

接口

名称 Inline本地总线
通道数目 2
连接方式 Inline数据跨接块
传输速度 500 kBit/s

Inline电位

名称 通信电源(UL)
电源电压 7.5 V DC (通过电源跨接)
电流损耗 上限 50 mA
名称 分段回路电源(US)
电源电压 24 V DC (通过电源跨接)
电源电压范围 19.2 V DC ... 30 V DC (包括所有公差，包括纹波)
电流损耗 上限 2 A
  0 A

数字输入

输入名称 数字输入
输入说明 EN 61131-2 型号1
连接方式 回拉式弹簧连接
连接系统 4线
输入数量 8
典型响应时间 < 1 ms
保护电路 短路和过载保护
额定输入电压 UIN 24 V DC
额定输入电流 UIN 下限 5 mA (额定电压)
输入电压 24 V DC
输入电压范围，"0"信号 -3 V DC ... 5 V DC
输入电压范围，"1"信号 15 V DC ... 30 V DC

电隔离

试验区段 5 V电源，入向远程总线/7.5 V电源（总线逻辑） 500 V AC 50 Hz 1 min.
  5V电源，出向远程总线/7.5V电源（总线逻辑） 500 V AC 50 Hz 1 min.
  7.5 V电源（总线逻辑）/24 V电源（I/O） 500 V AC 50 Hz 1 min.
  24 V电源（I/O）/功能接地 500 V AC 50 Hz 1 min.
