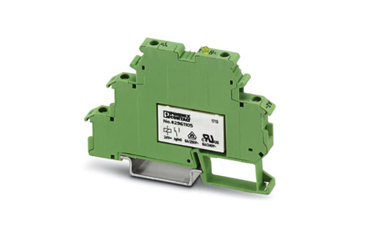

DEK-REL-G24/21 菲尼克斯继电器模块现货

DEK-REL-G24/21 菲尼克斯继电器模块现货

       phoenix菲尼克斯继电器模块DEK-REL-G24/21，弗熙堡从事自动化产品经销多年，一切从客户实际需求出发，备有大量现货，竭诚为您服务，您值得选择！021-51601058

好评系数：

立即询价 DEK-REL-G24/21 菲尼克斯继电器模块现货
菲尼克斯继电器模块DEK-REL-G24/21现货
DEK-REL-G24/21
产品特性
       ▷ 继电器模块
       ▷ 带固态微型功率型继电器
       ▷ 触点（AgCdO）： 中型到大型负载
       ▷ 1PDT
       ▷ 输入电压24V DC
       ▷ 可安装在NS 35/7.5上
       ▷ 模块厚度6.2mm

菲尼克斯继电器模块DEK-REL-G24/21介绍

       受益于插入式桥接件EB-DIK，接线成本很低
       仅6.2 mm宽
       继电器触点不含镉
       由于是转换触点，可接常开，也可接常闭，有助于降低容量
       开关容量高达250 V AC / 6 A
       安全隔离符合DIN EN 50178标准（VDE 0160）
       IP 67防护等级的继电器外壳
       LED用于指示切换状态
       输入和输出4 kV电气隔离

尺寸

宽度 6.2 mm
高度 80 mm
深度 56 mm

环境条件

环境温度（运行） -20 °C ... 50 °C
环境温度（存放/运输） -20 °C ... 70 °C

线圈侧

额定输入电压 UN 24 V DC
以UN为参考的输入电压范围 0.8 ... 1.1
UN下的典型输入电流 9 mA
典型响应时间 8 ms
典型释放时间 5 ms
保护电路 级性保护 级性保护二级管
  备用二级管 阻尼二级管
工作电压显示 黄色LED
额定条件下的功耗 0.22 W

触点侧

触点类型 1PDT
开关触点类型 单触点
触点材料 AgSnO
上限切换电压 250 V AC/DC
下限值切换电压 12 V AC/DC
下限值切换电流 10 mA
上限启动电流 6 A
限制连续电流 6 A
上限额定功率值（电阻负载） 140 W (24 V DC)
  20 W (可用于48 V DC)
  18 W (可用于60 V DC)
  23 W (可用于110 V DC)
  40 W (可用于220 V DC)
  1500 VA (可用于250VAC)
开关容量 2 A (24 V、DC13时)
  0.2 A (110 V、DC13时)
  0.1 A (220 V、DC13时)
  3 A (24 V、AC15时)
  3 A (120 V、AC15时)
  3 A (230 V、AC15时)

概述

测试电压继电器线圈／继电器触点 4 kV AC (50Hz，1min)
操作模式 100%工作因数
机械寿命 约 107 开关次数
安装位置 任意
组装说明 无间距排列

连接数据

连接名称 线圈侧
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
硬导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 14
扭矩 0.5 Nm

连接数据2

连接名称 触点侧
连接方式 螺钉连接
剥线长度 8 mm
螺纹 M3
硬导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
可连接导向横截面 AWG 24 ... 14
扭矩 0.5 Nm

标准和规范

连接符合标准 CUL
标准/规程 IEC 60664
  EN 50178
额定绝缘电压 250 V
额定过电压 6 kV
绝缘 安全隔离：控制侧/触点侧
污染等级 2
过电压类别 III
